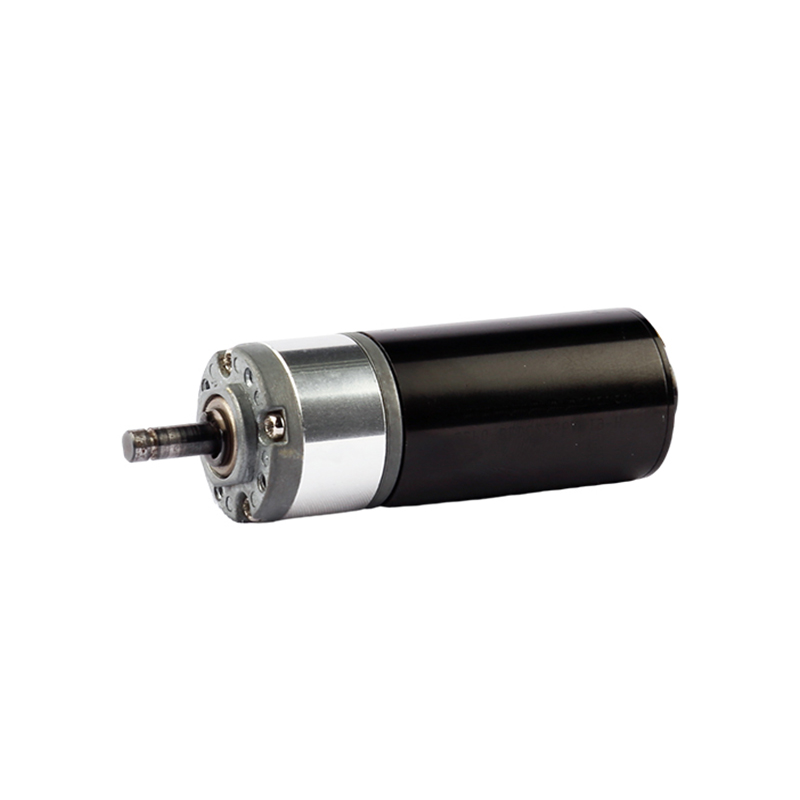

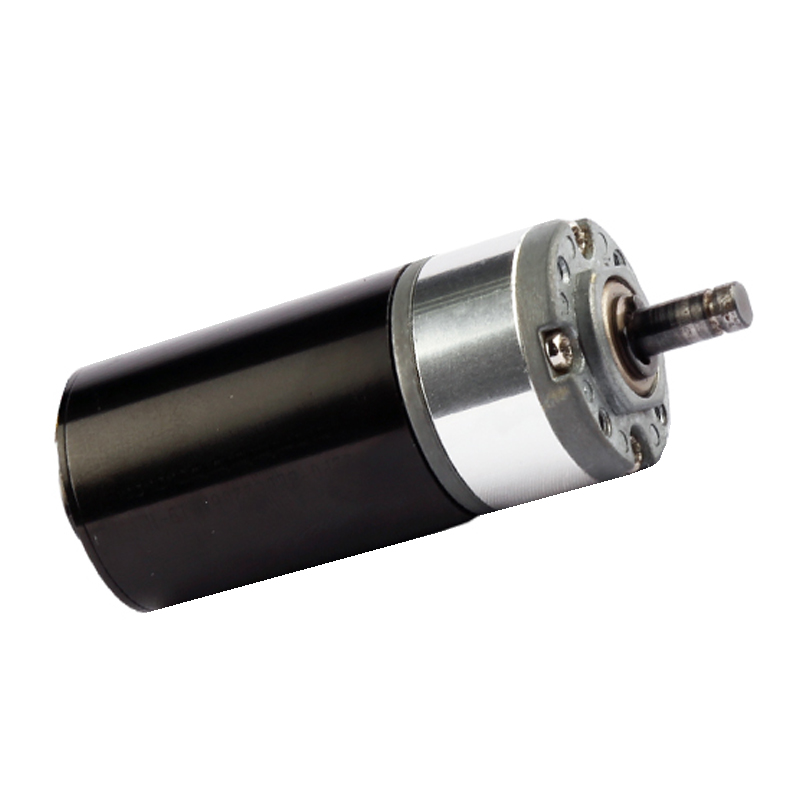

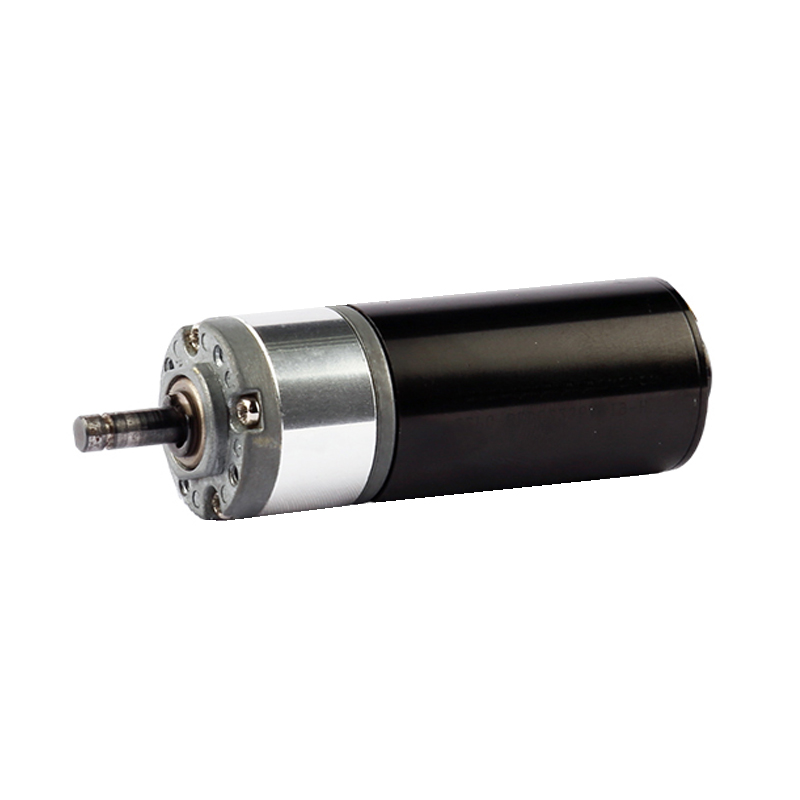

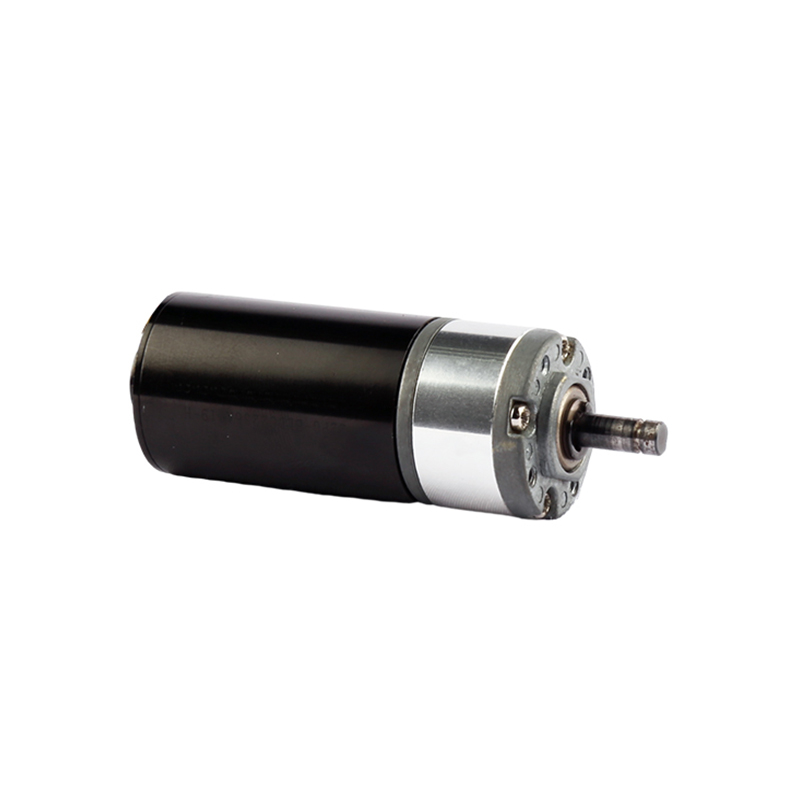

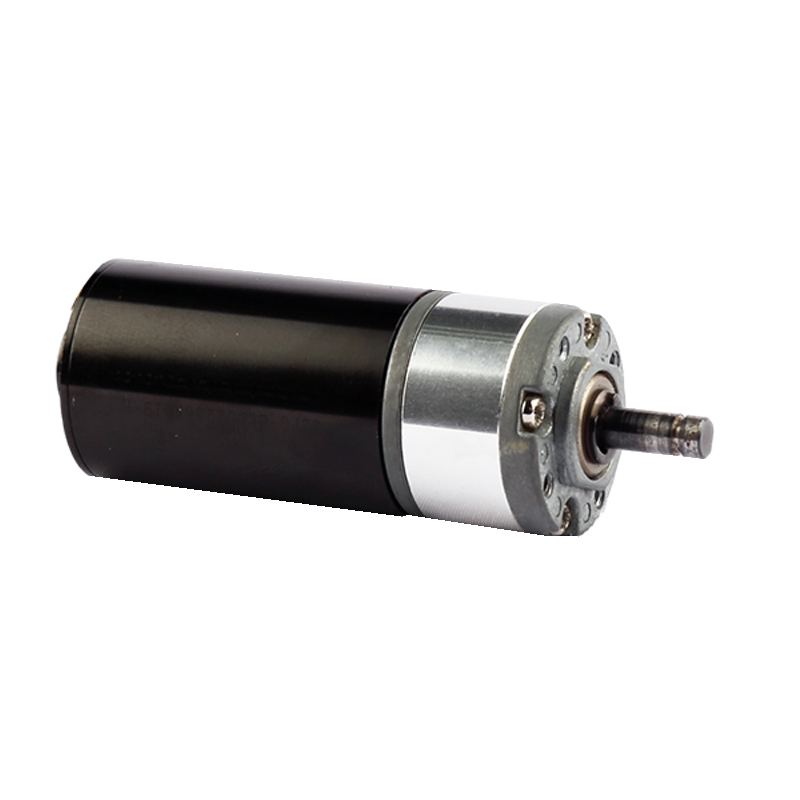

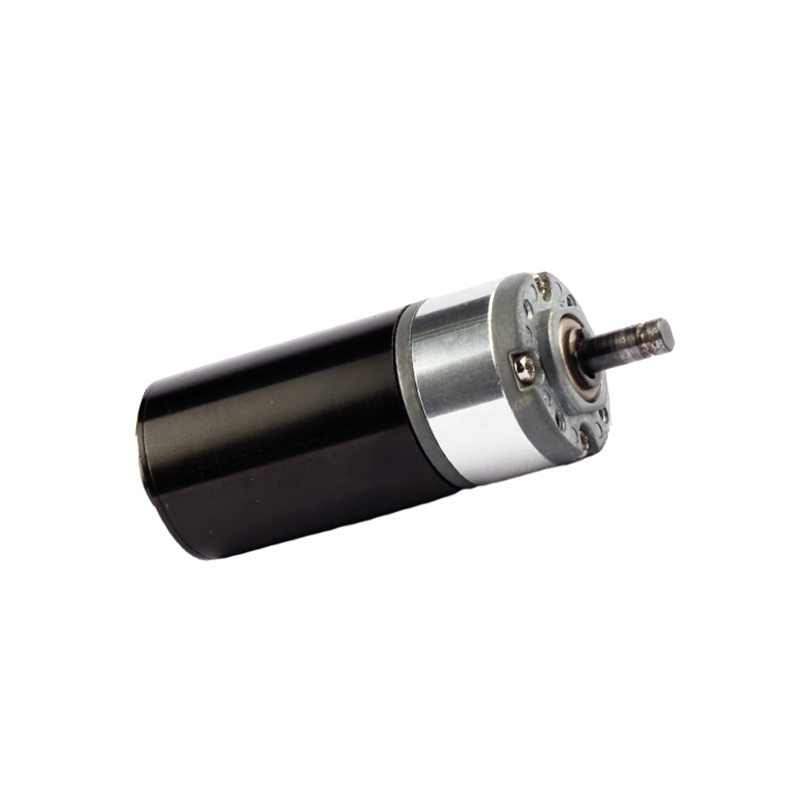

Chaoya има 22 -милиметров двигател без четка с четка 2238, този двигател без четка има диаметър 22 мм, с 22 -милиметров планетарен скоростна кутия и мотор BL2238 DC, той е компактен по размер, има нисък шум по време на работа и е способен да изведе високо високо въртящ момент при ниска скорост на въртене, който е подходящ за продукти като моторизирани завеси, които трябва да са ниски нишки. В същото време производителността е стабилна по време на работа и в сравнение с двигателите с четка, насочена към четката, продължителността на живота е по -дълга, което може да удължи използването на продукта.
Chaoya пусна 22 -милиметров двигател без четка с четка 2238, 22 -милиметровият DC без четка с четка 2238 има диаметър 22 мм, използвайки комбинация от планетарна скоростна кутия и DC без четка, захранван от 24V DC захранване, генерира нисък шум по време на работа и способен на извеждане на висок въртящ момент при ниска скорост, който се използва широко в продуктите на електрически завеси.
Този 22 -милиметров DC без четка мотор 2238 от Chaoya приема планетарна скоростна кутия, която има по -висока ефективност на предаване. Този 22 -милиметров DC без четка за четка 2238 има по -дълъг обслужващ живот, отколкото моторите с четка, което удължава експлоатационния живот на продукта до известна степен и подобрява надеждността на продукта.
22 -милиметровият DC с четка с четка 2238 на Chaoya има широка приложимост, в допълнение към електрическите завеси, други продукти със свързани двигателни характеристики също могат да използват двигателя, а Chaoya може също да осигури съответните моторни решения според нуждите на клиентите.
| Параметри на скоростната кутия: 18# | ||||||
| Стъпка | 1 -ва стъпка | 2 -ра стъпка | 3 -та стъпка | Четвърта стъпка | Пета стъпка | |
| Дължина (mm) | 15.6 | 19.1 | 22.6 | 26.1 | 29.6 | |
| Ефективност | 90% | 81% | 73% | 66% | 59% | |
| Сметка за редуктори | 3.5, 4.75 | 12, 14, 16, 19, 22.5, 36 | 49, 64, 76, 90, 100, 114, 126, 135, 171, 216 | 172, 256, 304, 361, 509, 1026 | 2418 | |
| Номинален тур | 0,5 ~ 2 Kgf.cm |
0,5 ~ 3 Kgf.cm |
3 ~ 6 Kgf.cm |
6 ~ 10 Kgf.cm |
6 ~ 10 Kgf.cm |
|
| Турски моментен допустим | 3kgf.cm | 5kgf.cm | 8kgf.cm | 12kgf.cm | 12kgf.cm | |
| Забележка: 1. може да бъде оборудван с 1#, 2#серия черен мотор/22#, 24#серия без четка мотор 2. Температура на операция: -40 ℃ ~+80 ℃ 3. Въведен вал може да бъде персонализиран при поискване |
||||||
| Параметрите на двигателя: | ||||||
| Модел | Напрежение (v) | Без скорост на въртене на натоварване (обороти) | Ток без натоварване (МА) | ТОРЪК НА НАЛАГАНЕ (GF.CM) | Скорост на въртене на товар (обороти) | Ток на натоварване (a) |
| BL2238 | 12 | 4500 | 60 | 46 | 3650 | 0.26 |
| Параметри на мотор +скоростна кутия: | ||||||
| Модел на двигателя на зъбното колело | Сметка за редуктори | 4.75 | 36 | 100 | 216 | 361 |
| 22pg-bl2238 | Без скорост на въртене на натоварване (обороти) | 947 | 125 | 45 | 21 | 12 |
| Номинален въртящ момент (kgf.cm) | 0.2 | 1.24 | 3.13 | 6.76 | 9.6 | |
| Номинална скорост на въртене (оборота) | 768 | 101 | 37 | 17 | 10 | |
